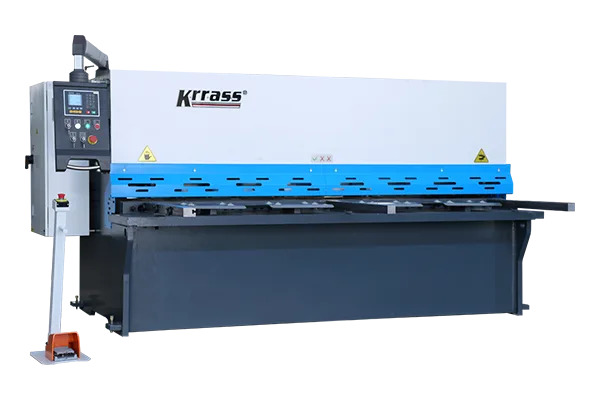

Cizalla hidráulica de viga oscilante
Cizalla hidráulica de viga oscilante
- Controlador: ESTUN E21S

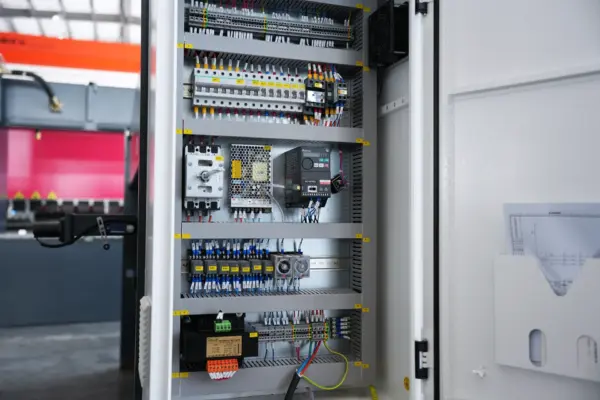

- Electricidad: Schneider Electric – Francia

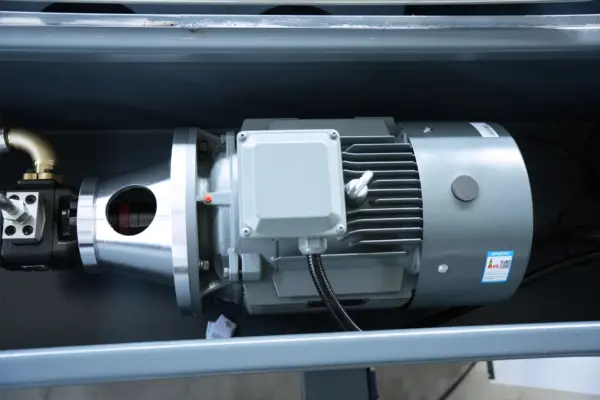

- Motor principal: Siemens Motor – Alemania
- Convertidor de frecuencia: Shihlin-Taiwán

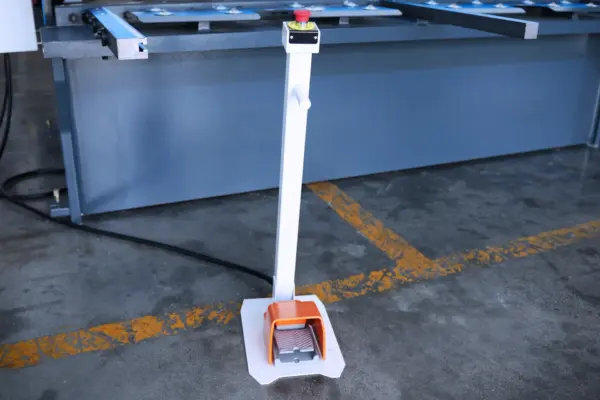

- Interruptor de pie: KACON – Corea del Sur

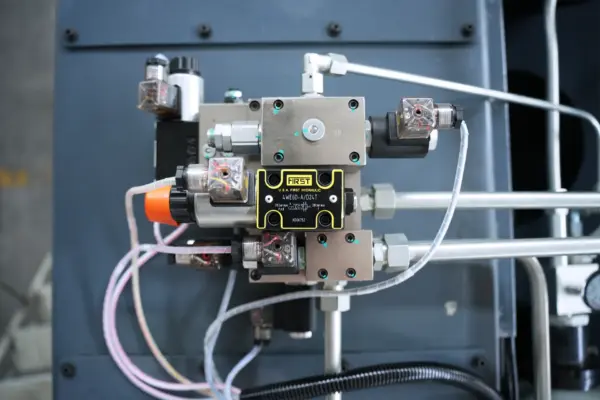

- Sistema hidráulico: Bosch Rexroth – Alemania

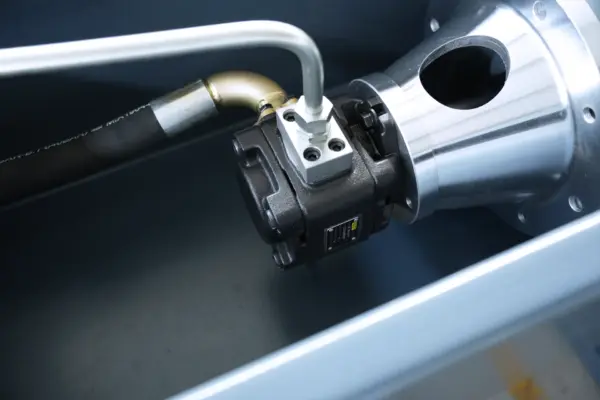

- Bomba de aceite: Primera – EE.UU.
- Anillo de sellado: PARKER – América
- Motor de alta eficiencia – Clase IE3
- Conector de tubo: EMB – Alemania
- Tope trasero: SACH-Taiwán
Equipo estándar
Introducción a la configuración

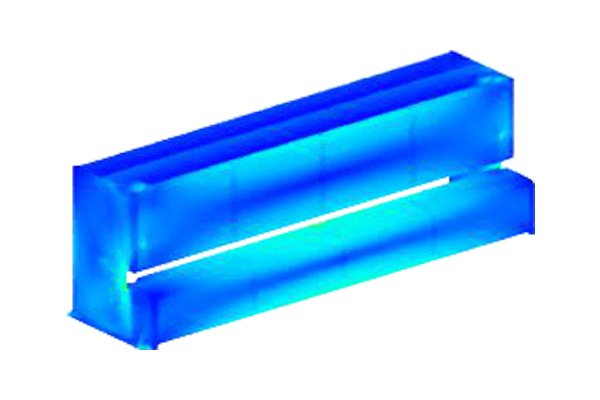

Análisis de elementos finitos (FEA) y de estrés
Análisis de tensiones y análisis de elementos finitos
Sistema de control ESTUN NC
Control ESTUN E21S
- Pantalla hidráulica de alta definición
- Controlar motores comunes y convertidores de frecuencia
- Posicionamiento inteligente del eje X
- Programación de varios pasos, 40 programas, cada programa 25 pasos
- Función de relé de tiempo incorporado
- Cambio de función con un solo botón
- Función de posicionamiento unilateral
- Una copia de seguridad y restauración de parámetros clave
chino e inglés - Sistema métrico
¿Por qué cizallas de viga oscilante KRRASS?

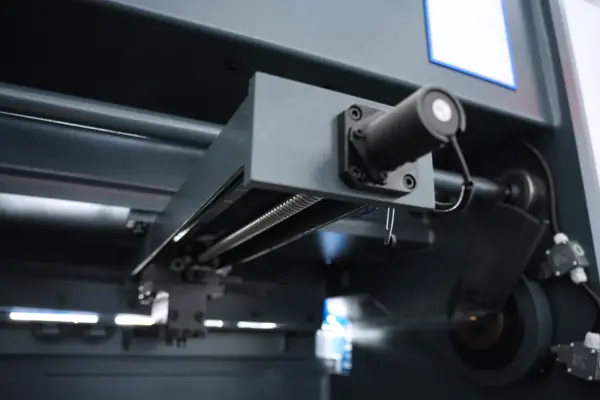

Sistema de tope trasero para cizallas con viga oscilante
Uno de los factores más importantes para la capacidad de plegado es el diseño del tope trasero y su estabilidad. Un tope trasero con un producto perfecto, estabilidad y precisión garantiza un corte de calidad.
El movimiento del sistema de tope trasero con tornillo de bolas de alta velocidad también está respaldado por guías lineales, lo que ayuda a que el tope trasero logre una vida útil más larga, una mayor sensibilidad y se fortalezca contra cualquier colisión.

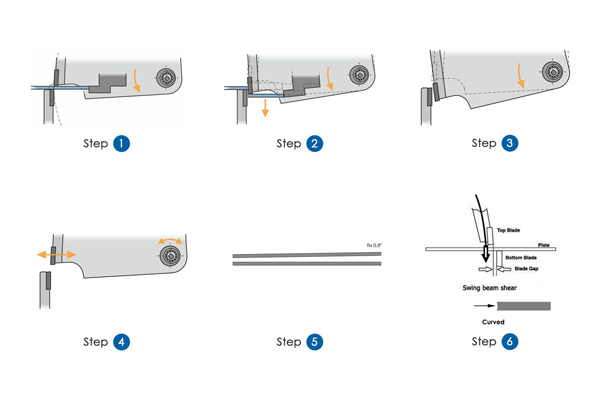

Cizalla de viga oscilante
Principio: La cizalla de viga oscilante utiliza el movimiento ascendente y descendente de la viga oscilante para cortar la pieza. Durante el corte, la pieza se sujeta a la mesa de trabajo, mientras que la viga oscilante superior se mueve hacia abajo para accionar la cuchilla.
Características:
Se utiliza normalmente en talleres pequeños y situaciones que requieren cambios frecuentes de herramientas.
Estructura simple y fácil operación.
Adecuado para el corte rápido de materiales en láminas finas.
* Referencia: Wikipedia – Corte de chapa metálica
Más detalles de la cizalla hidráulica
Equipo estándar

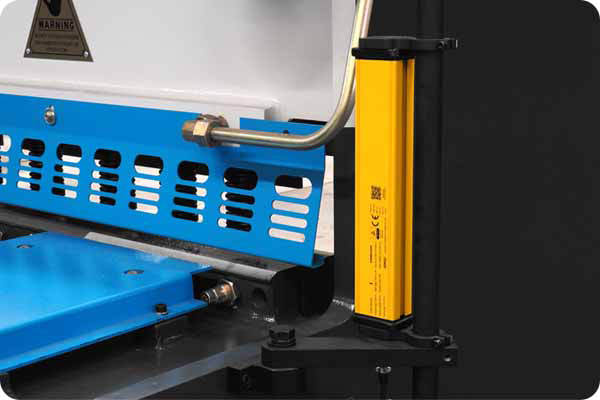

- Protección fotoeléctrica frontal

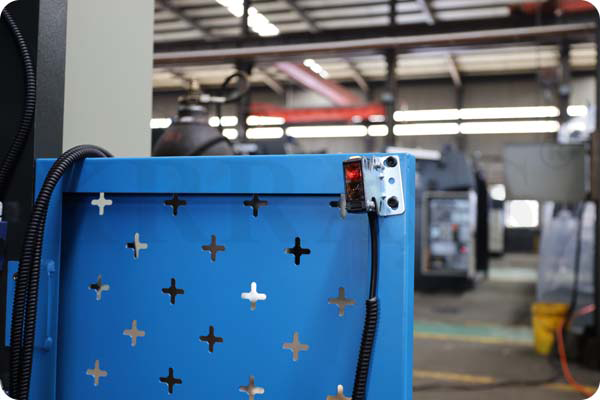

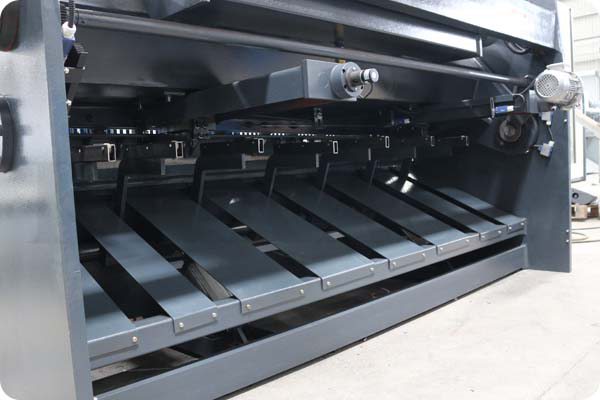

- Protección fotoeléctrica trasera

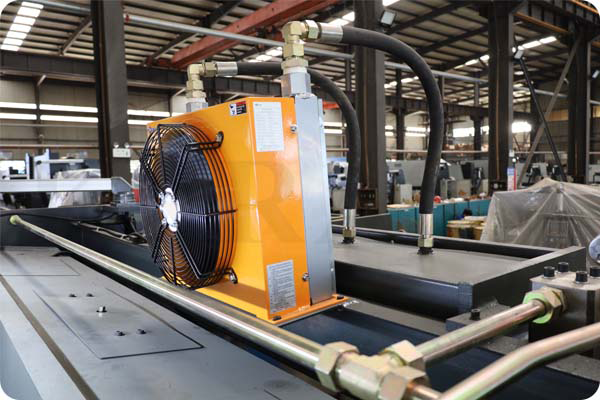

- Enfriador de aceite
- Protección fotoeléctrica trasera
- Ajuste eléctrico del espacio
Parámetros técnicos de la cizalla hidráulica
| Tipo | Espesor máx. (mm) <450N/mm2 | Espesor máx. (mm) <700N/mm2 | Longitud de corte (mm) | Profundidad de garganta (mm) | Ángulo de corte (º) | Longitud de la hoja (mm) | Velocidad de corte (cortes/min) | Espeecificación del tope trasero. Velocidad (mm/seg) | Espeecificación del tope trasero. Velocidad (mm/seg) | Potencia del motor (KW) | Capacidad del tanque de aceite (L) | Peso (Kg) |
| 4×2500 | 4 | 2.5 | 2500 | 100 | 1°30′ | 2600 | 10~12 | 600 | 180 | 5.5 | 220 | 3800 |
| 4×3200 | 4 | 2.5 | 3200 | 100 | 1°30′ | 3300 | 10~12 | 600 | 180 | 5.5 | 290 | 5000 |
| 4×4000 | 4 | 2.5 | 4000 | 100 | 1°30′ | 4100 | 8~10 | 600 | 180 | 5.5 | 290 | 6500 |
| 6×2500 | 6 | 4 | 2500 | 145 | 1°30′ | 2600 | 10~12 | 600 | 180 | 7.5 | 220 | 5000 |
| 6×3200 | 6 | 4 | 3200 | 145 | 1°30′ | 3300 | 9~11 | 600 | 180 | 7.5 | 290 | 6000 |
| 6×4000 | 6 | 4 | 4000 | 145 | 1°30′ | 4100 | 8~10 | 600 | 180 | 7.5 | 290 | 8000 |
| 8×2500 | 8 | 5 | 2500 | 300 | 1°30′ | 2600 | 10~12 | 600 | 180 | 7.5 | 220 | 6000 |
| 8×3200 | 8 | 5 | 3200 | 300 | 1°30′ | 3300 | 8~10 | 600 | 180 | 7.5 | 290 | 7200 |
| 8×4000 | 8 | 5 | 4000 | 300 | 1°30′ | 4100 | 8~10 | 600 | 180 | 7.5 | 290 | 8800 |
